Rekuperační výměníkové jednotky
Ve všech ventilačních systémech, tam kde je zapotřebí velké kvality vzduchu (obytné místnosti, kanceláře, restaurace a hotely atd.), je použití výměníku vzduchu s rekuperací energie z ovzduší ekonomicky výhodné.
Vyfukovaný vzduch se škodlivými látkami (kouřením, vařením a podobně) musí dle normy být před vypouštěním do atmosféry vyčištěný. Venkovní vzduch prochází také přes vzduchový filtr, který je v základní výbavě jednotky a odstraňuje zejména prachové částice.
Jednotka pracuje v rozsahu teplot od – 15 °C až do + 50 °C.
Rekuperační jednotky se umisťují horizontálně na strop v technickém zázemí ve výšce cca 2,5 m nad zemí. Vzduchotechnické potrubí se k jednotce upevňuje přes antivibrační spojky.
Základem jednotky je tepelný výměník vzduch – vzduch s geometrií zkřížených proudů vzduchu, vložený na nosných saních jednotky. Desky výměníku jsou zhotoveny z kovových desek z hliníku odolného proti stárnutí a ohni. Povrch je speciálně upraven a to tak, aby garantoval nejvyšší tepelnou výměnu. Jejich těsnost zamezuje jakékoliv kontaminaci obou proudů vzduchu.
Regulace výkonu rekuperační jednotky je prostřednictvím ovladače, případně dálkovým ovladačem.
Rekuperační jednotky je možné dovybavit příslušenstvím (elektrické ohřívače vzduchu, plynulá regulace s kontrolou vlhkosti vzduchu aj.).
Nabízené rekuperační jednotky:
Typ jednotky
|
Přívod vzduchu
( m3 / hod ) |
Rekuperační výkon
( kW ) * |
Příkon
ventilátorů ( W ) |
Max. proud
( A ) |
RJ 1 000
|
500 ÷ 1 300
|
4,73 / 3,49
|
600
|
4,6
|
RJ 2 000
|
1 500 ÷ 2 600
|
9,24 / 2,83
|
840
|
7,20
|
RJ 3 000
|
2 500 ÷ 3 300
|
13,6 / 4,59
|
1 100
|
13,6
|
* Rekuperační výkon je pro vstup / výstup vzduchu: -5°C / +20°C a +35°C / +26°C
Potřebný tlak (v Pa) při rychlosti maximálně m3 / hod
|
|||||||
190
|
180
|
150
|
120
|
100
|
80
|
60
|
40
|
500
|
600
|
750
|
900
|
1000
|
1100
|
1200
|
1300
|
1500
|
1700
|
2000
|
2200
|
2300
|
2400
|
2500
|
2600
|
2500
|
2650
|
2800
|
2900
|
3000
|
3100
|
3200
|
3300
|
Rozměry a hmotnost jednotky
|
||||
Typ
|
Délka
(mm) |
Šířka
(mm) |
Výška
(mm) |
Hmotnost
(kg) |
RJ 1 000
|
828
|
808
|
506
|
60
|
RJ 2 000
|
828
|
1122
|
506
|
65
|
RJ 3 000
|
828
|
1224
|
506
|
75
|

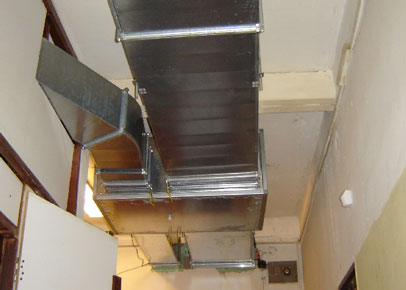

Rekuperační výměníková jednotka se vzduchotechnickým potrubím (sací 603 x 265 mm a výfukové 300 x 265 mm)
